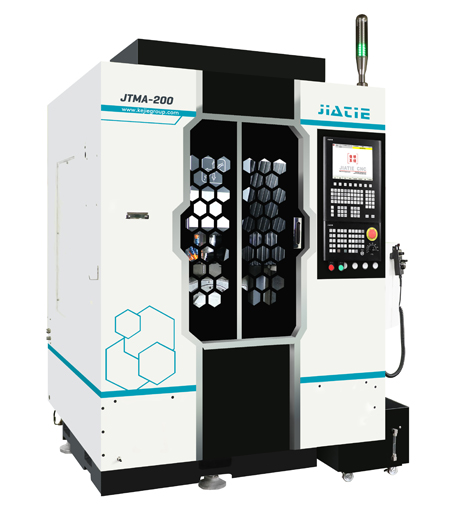

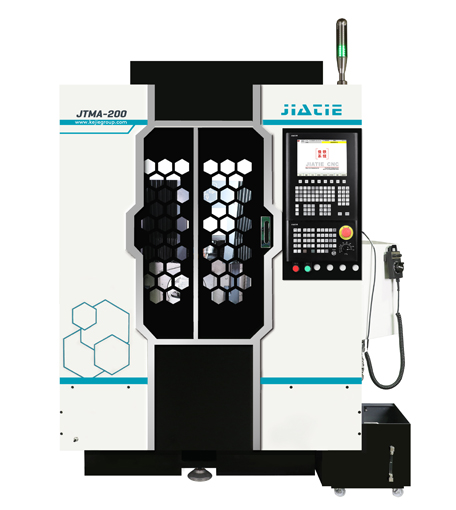

JTMA-200 高速五軸加工中心
- 龍門結構使機床動態特性和精度保持性更好
- 運動部件與加工區域完全隔離，方便機床清潔
- 合理且優良的人機交互設計，確保了操作人員的舒適性和方便性
加工材料：
鋁合金、銅
應用范圍：
復雜小零件、電子產品
標準配置：
- 高轉速電主軸
- 交流伺服電機
- 高精密級絲桿、導軌
- 第五軸旋轉臺
- 自動刀庫
- 外掛手輪
- 主軸冷卻系統
選配部件：
- 穩變壓電源
- 油霧收集器
- 自動測頭
項目 | 機床技術參數 |
X/Y/Z軸行程 | 550/220/230mm |
| B/C軸回轉角度 | ±110°/360° |
| 工作臺尺寸 | Φ165mm |
| 工作臺最大負重 | 20kg |
| 最大工件尺寸 | Φ210 x230mm; |
| 主軸功率/最高轉速 | 6.0kw/24000rpm |
| 最大移動速度 | 15m/min |
| 最大加工速度 | 10m/min |
定位精度 | X/Y/Z:0.008mm/300mm B/C axis:10" |
| 重復定位精度 | X/Y/Z:0.005mm/300mm B/C axis:5" |
| 機床重量 | 3000kg |
機床外形尺寸 | 2050x1850x2150mm |
電源電壓 | 三相交流380V ±5% 50Hz |
