高速機如何解決多特征加工?(一)
時間:2022-07-01 來源:廣東佳鐵

上期我們?yōu)榇蠹医颐丶谚F高速機,

能加工17個特征位的奧秘,

很多同學都覺得意猶未盡,

在后臺留言催更,

詳談單個特征位加工細節,


接下來為同學們準備了多期內容,

逐項拆解“復雜工件細加工”!

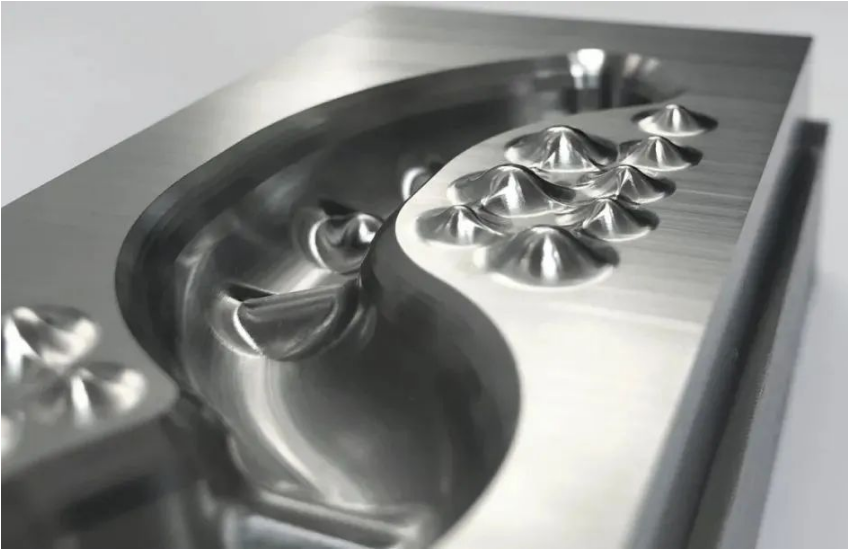

第一期—平面、組合圓弧及圓球面


01 平面組合圓弧球面.png


加工難點


難點一

平面、組合圓弧及圓球面之間的加工:   Z軸在平面與圓弧面之間持續轉換,容易出現Z向過切現象;


難點二

  在Z軸不斷變化的過程中,  在平面與弧面之間切換, 難以使圓球的表面刀紋細膩;


難點三

三種組合面之間的連續切削,    對機床的動態性能要求更高。

   那么!  如何加工出三種組合的曲面輪廓精度、光潔度都達到客戶要求?


處理好下面兩點,你就能得心應手:


1.找到溫控技術和抑震技術穩定的加工設備


2.合理選用系統優化設置模式




解決方案


第一點


找到溫控技術和抑震技術成熟的加工設備


佳鐵高精度數控雕銑機(簡稱佳鐵高速機)


溫度控制



由圖可以看出,刀具在Z軸上平面、圓弧面之間做切削運動

真實加工過程中,刀路順暢,沒有出現Z軸過切現象




震動抑制

03 震動抑制.png


由圖可以看出,

刀壽命長,加工1.5h后,刀具磨損僅為4μm。

佳鐵高速機的溫度控制技術和震動抑制技術,能有效提升三種組合面的連續加工質量


第二點

合理選用系統優化設置模式

JT-810高速數控系統

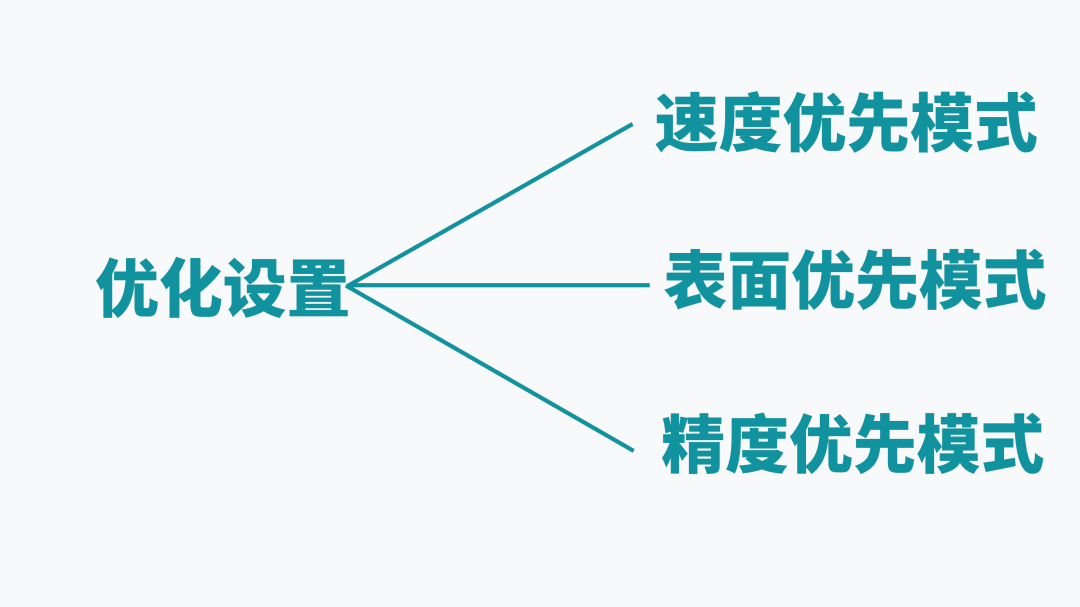

JT-810高速數控系統設有,三種優化設置模式,可供客戶一鍵選出合理的加工優化方案




640 (1).png


 三種組合面的加工,可選用表面優先模式,JT-810能實現實時在機優化輪廓誤差,讓刀具在平面、組合圓弧面、圓球面之間流暢加工。


 ↓↓↓


該模式在線與點的處理能力中尤其穩定,處理小線段更流暢


品質檢測



1.白光儀檢測數據


07 白光儀檢測.png


07 白光儀檢測2.png


 從白光儀檢測圖表可以得到表面粗糙度

 (Sa≤0.15μm、Sz≤1.19μm)

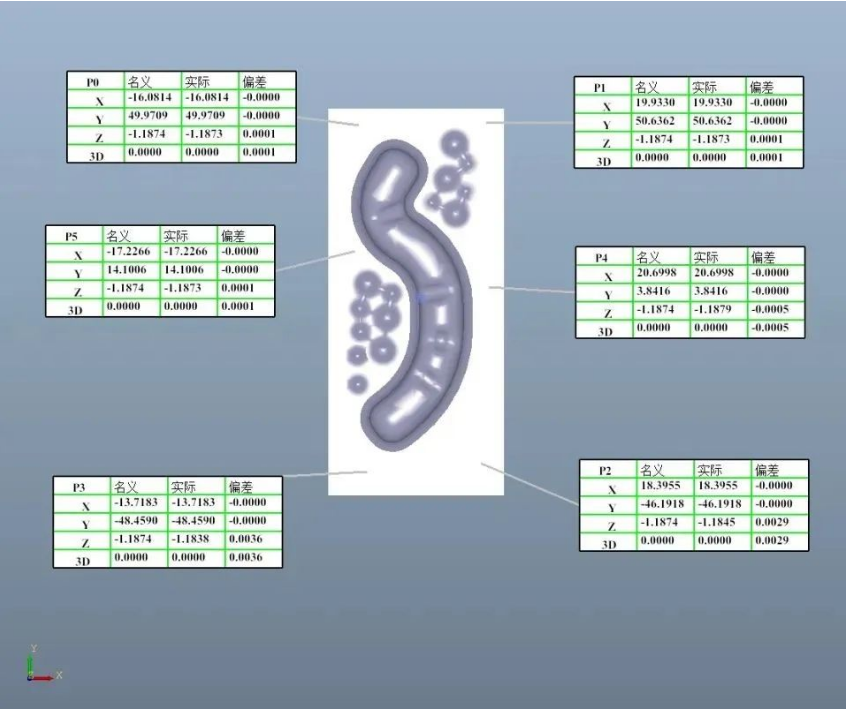

2.佳鐵在機測量系統

08 佳鐵在機測量系統.png

(3D輪廓精度偏差≤0.0036mm)

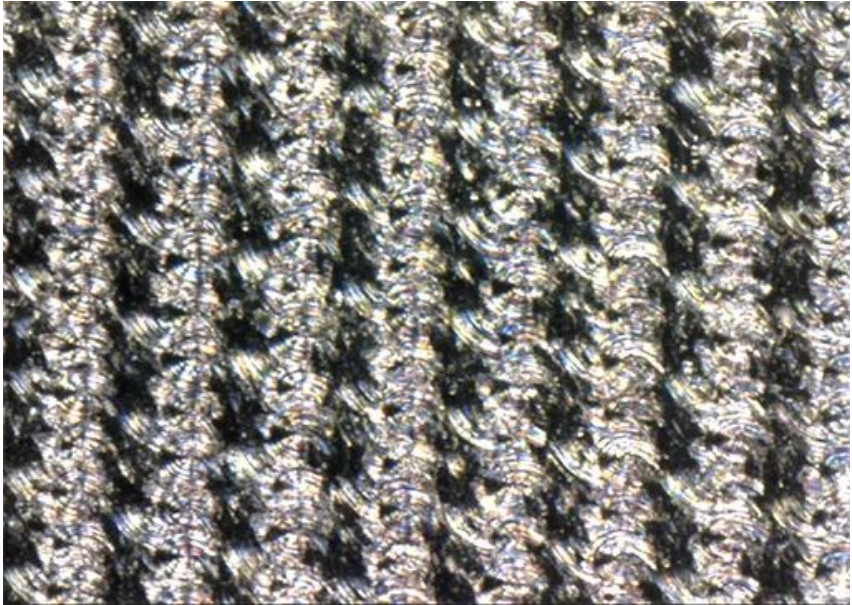

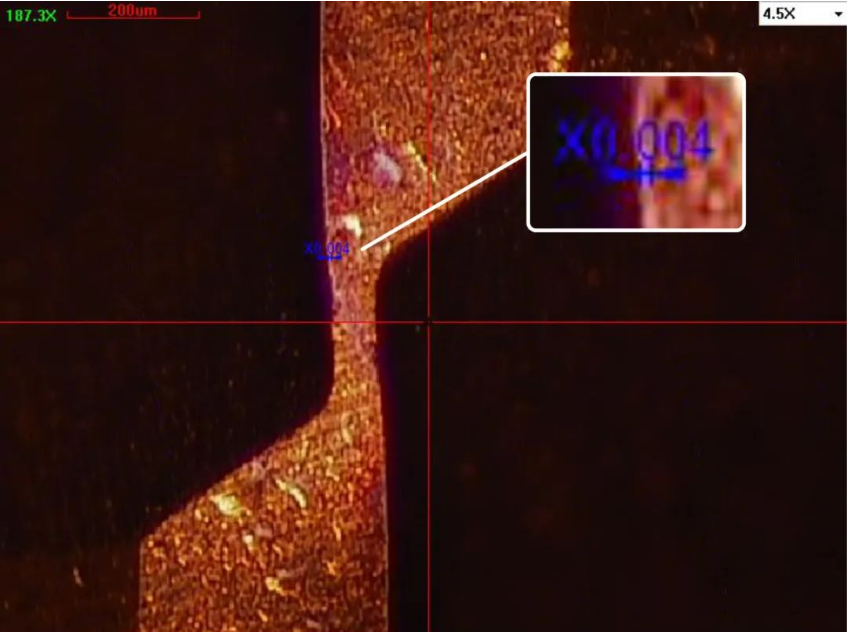

3.顯微鏡放大圖

09 顯微鏡放大圖.png

在顯微鏡下放大400倍觀察

刀紋均勻、一致性好



小 結

唯有高速、高效、高精度的

數控機床才可以幫助客戶

“一刀切”解決加工難題!

科杰技術,秉承“品佳質鐵”的產品理念

以追求卓越、不斷創新的企業精神

為客戶不斷創造更高的價值!

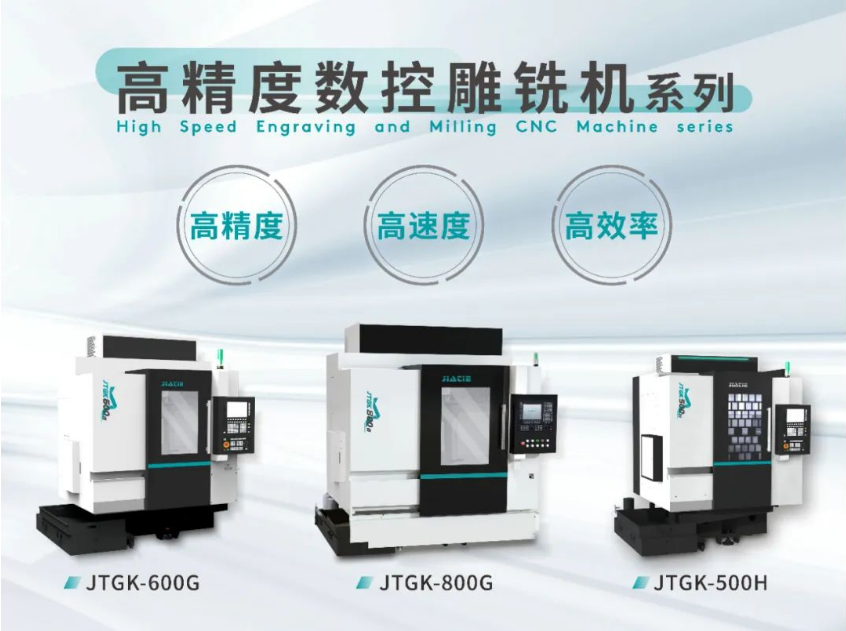

 歡迎選購

   JTGK-500H/JTGK-600G/JTGK-800G

   系列產品!


10 系列產品圖.png
