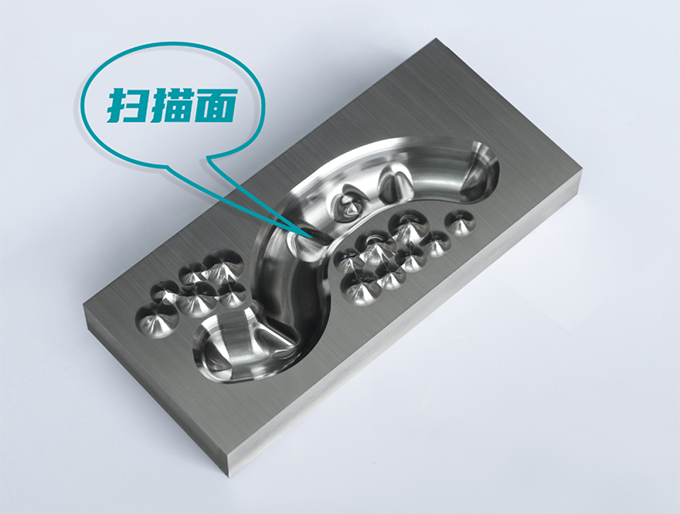

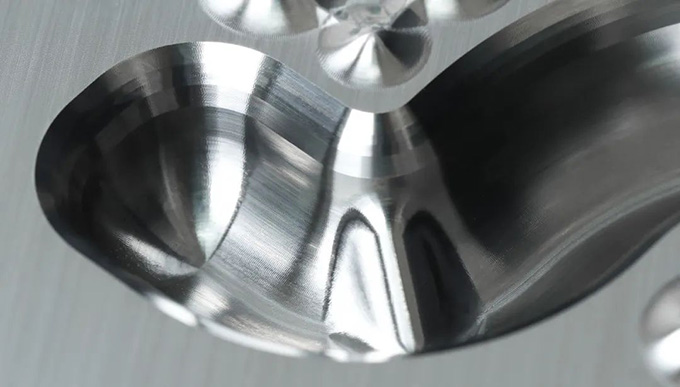

這條像“
”又像“面包條”的特征區域
就是掃描面！
其中包括“曲面、圓弧特征”和“棱角特征”
今天我們就來
淺談一下加工細節！
第二期 掃描面
加工難點
難點一 使用環繞刀路時， 微細特征位及圓弧之間過渡不光順， 出現折角痕。 | 難點二 棱角特征位 被“消失”而產生圓角。 |
解決方案
第一點

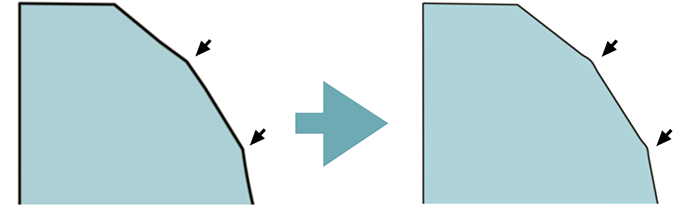

在微細特征位與圓弧之間過渡
進行光順處理
由圖可見

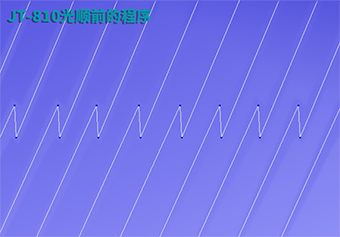

CAM軟件進行后處理加工，

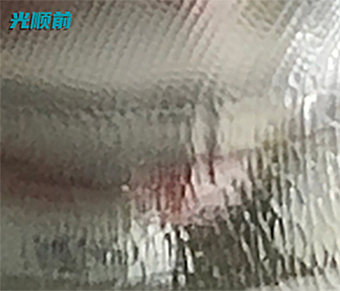

曲面之間會存在一些爛面。
當加工程式出現連接不規則時，
加工也會出現不良現象。
↓↓↓
在這樣的情況下使用
JT-810高速數控系統
光順功能
實時運動控制技術

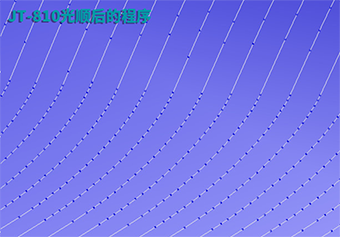

會將一些不良的線段作處理，
從而達到正常的加工效果。

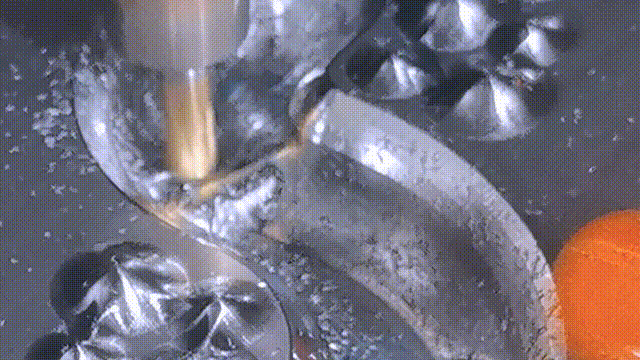

真實加工切削
使用JTGK-800G加工

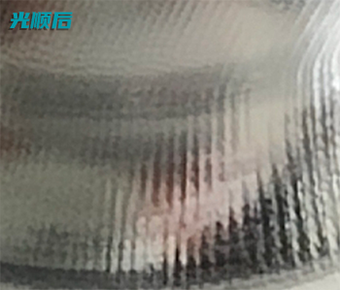

過渡流暢自然，不存在折角
曲面光順質量好！
第二點
棱角特征位處理工藝
可合理選擇系統優化設置模式
棱角特征圓弧過渡，特征消失，出現圓角
↓↓↓

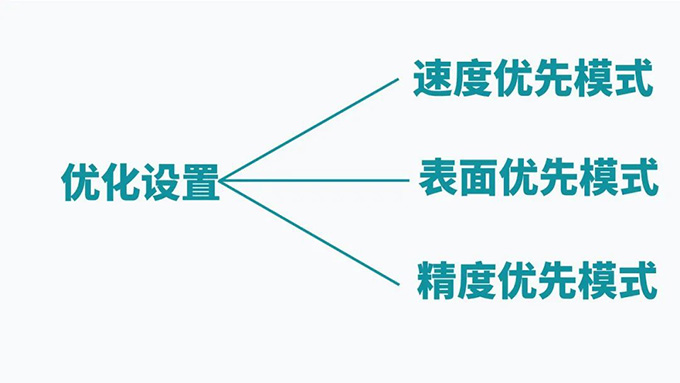

在JT-810高速數控系統優化設置
選擇“精度優先模式”
該模式會根據
程式的小線段對
圓弧過渡的角位進行處理
讓每段線與圓弧之間連接更加精細，
避免過渡圓弧出現過切現象。
從JTGK-800G加工實例圖片
可以看出
棱角特征位過渡分明
品質檢測

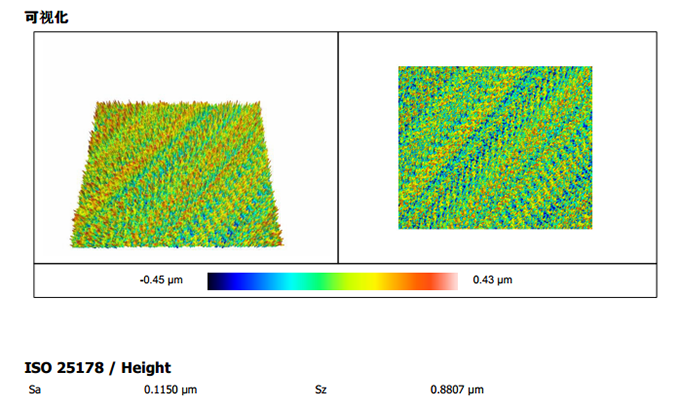

1、白光儀檢測數據
從白光儀檢測圖表可以得到表面粗糙度（Sa≤0.12μm、Sz≤0.89μm）

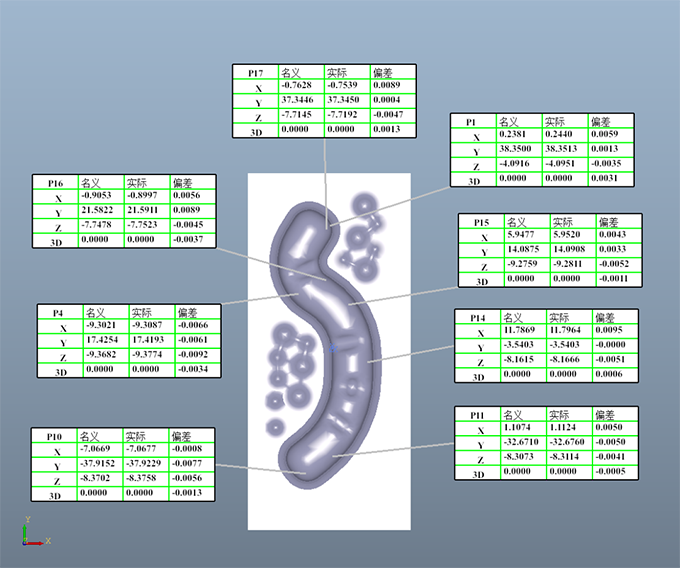

2、佳鐵在機測量系統檢測結果
（3D輪廓精度偏差≤0.0037mm）

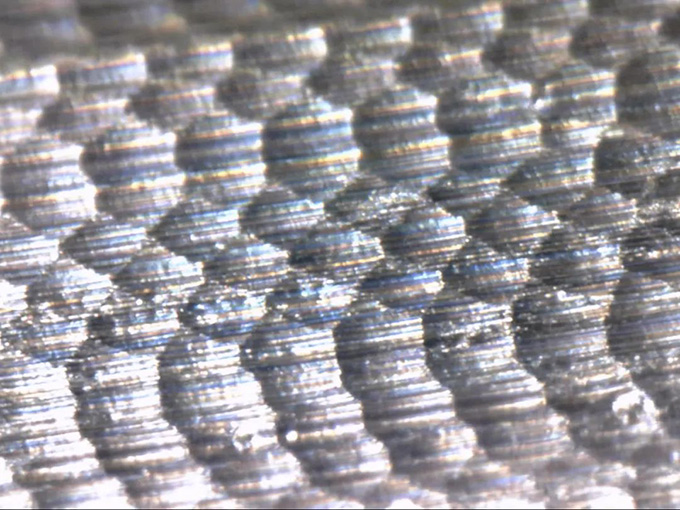

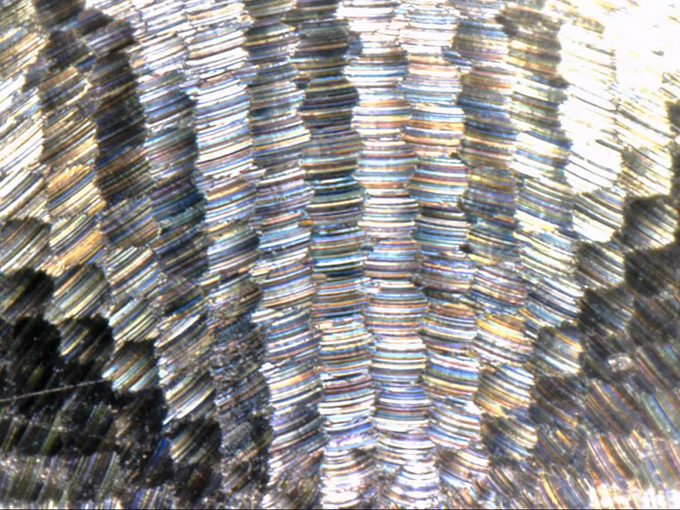

3、顯微鏡放大圖
由圖可見
在顯微鏡下放大400倍觀察
曲面紋路一致性好
環繞刀路中
各個微細特征的棱角位
并沒因“圓弧過渡”產生圓角
小結

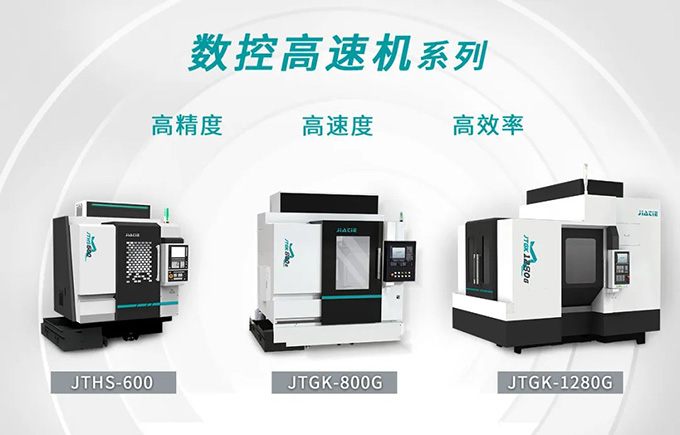

科杰技術高速、高效、高精度的
數控機床系列，
配合成熟的服務團隊
幫您解決行業工藝大難題！
科杰技術，秉承“品佳質鐵”的產品理念，
以追求卓越，不斷創新的企業精神，
為客戶不斷創造更高的價值！
