第三期來啦!
這期主要介紹由
球型菱形區、反光杯區、八邊形區
組成的“高山低谷”
先看看它們在加工過程中
會出現哪些工藝難點?
工藝難點
☆難點一
菱形面之間的特征不清晰
☆難點二
反光杯區棱角不清晰,出現反向痕
☆難點三:
邊與邊之間產生豎紋
工藝解決方案
第一點
球型菱形區解決方案:
合理選用系統優化設置模式
提升微細特征角位處理能力
↓↓↓
JT-810高速數控系統
優化設置可選用“精度優先”模式。
該模式下
系統在線與點之間的控制上,
進行優化處理,

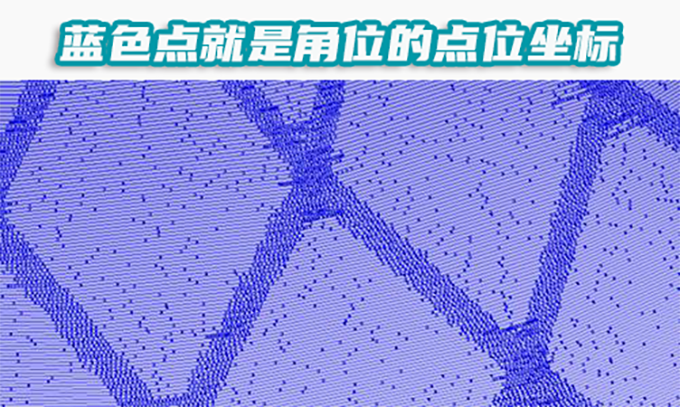

使每一個菱形面之間的
角位處理非常細膩
如下圖
▼▼▼
JTGK-800G搭載JT-810高速數控系統
加工實例如下
第二點
反光杯解決方案:
選用具有良好吸振性能和
優越動態加工性能的
高速數控加工設備
↓↓↓
使用R0.5球刀精加工反光杯內棱角時,
如果出現主軸振動過大的情況,
面與面之間容易產生角位過切,
棱角不清晰。

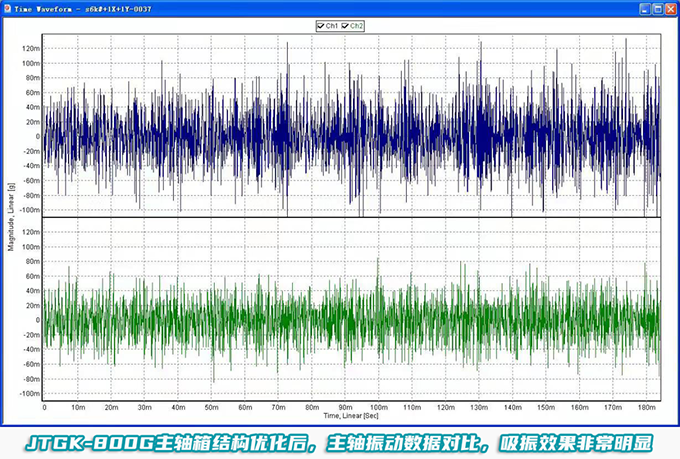

JTGK-800G主軸箱結構
具有良好的吸振性能,
使主軸的振動更低,更穩定!

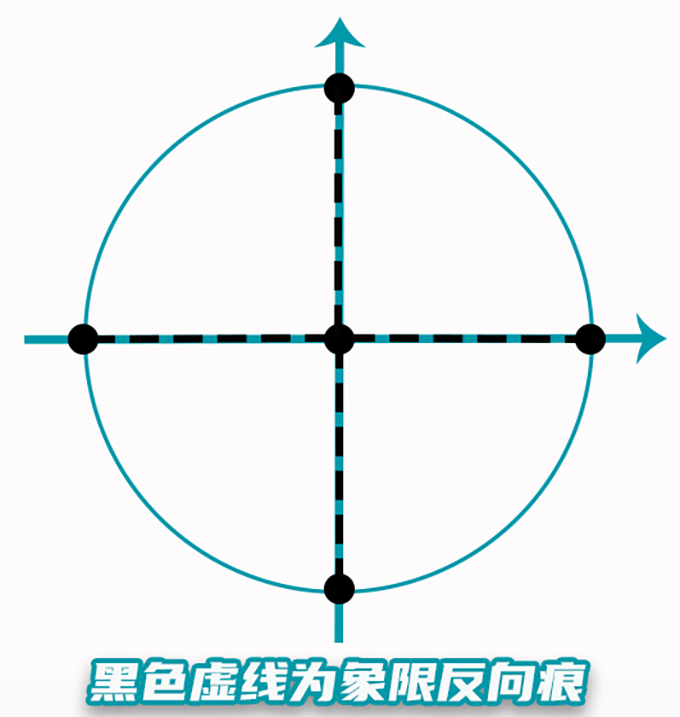

(反光杯是圓形物體,當設備加工在每一個象限點時都會有滯后,從而產生一條反向痕。)
▼▼▼
▼
JTGK-800G
具備優越的動態加工性能
在處理這些現象時有
獨特的處理效果
▼▼▼
JTGK-800G加工反光杯實例如下
第三點

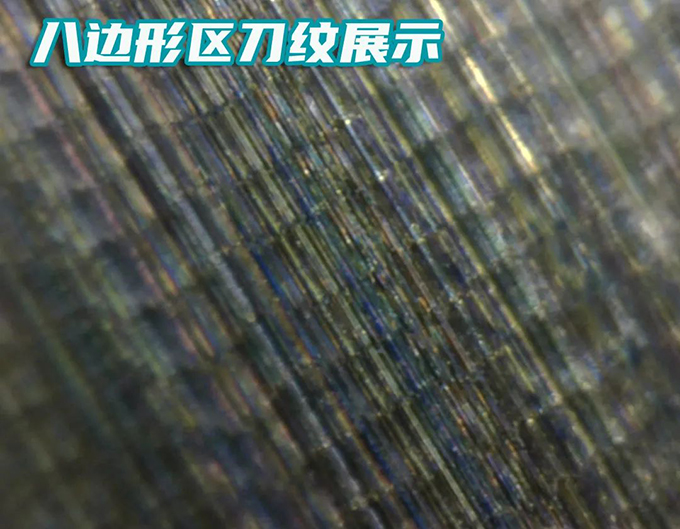

八邊形區解決方案:
選用系統的“抑震調整”功能
↓↓↓
加工設備單軸正常加工是不會產生振動,
但八邊形區需要XY軸聯動加工,
兩軸插補時就會產生微振動,

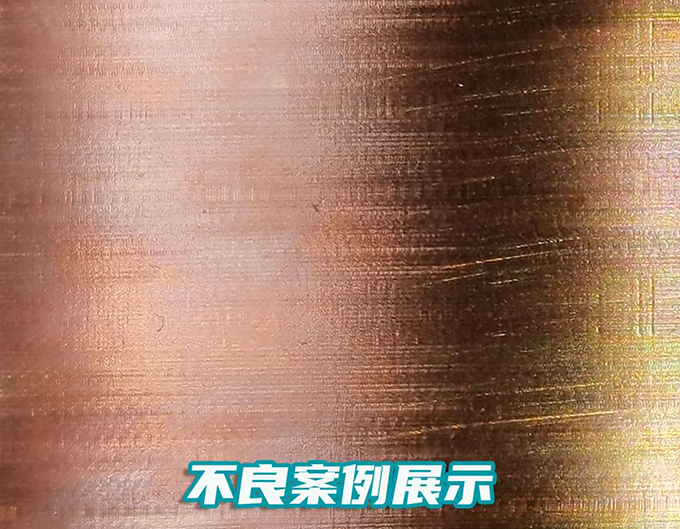

出現豎紋等不良加工現象。

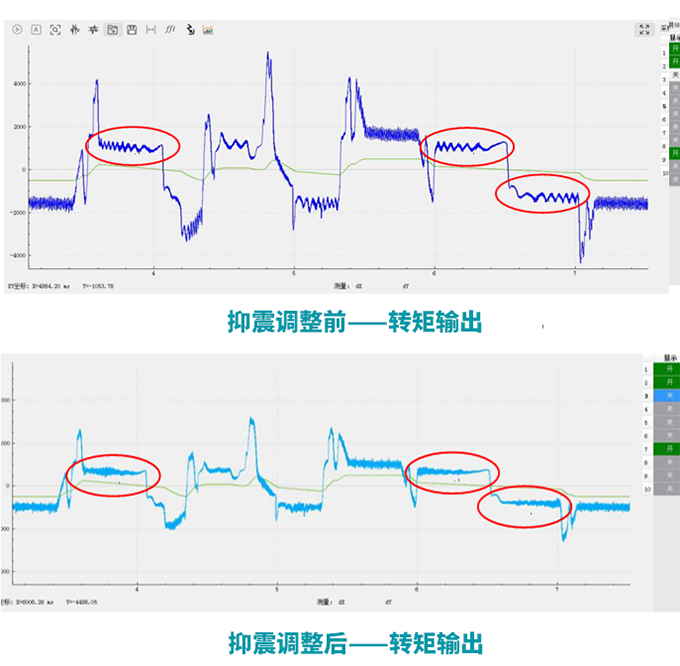

通過使用JT-810高速數控系統自帶的
“抑震調整”功能
消除“豎紋”實現良好的加工質量。
品質檢測

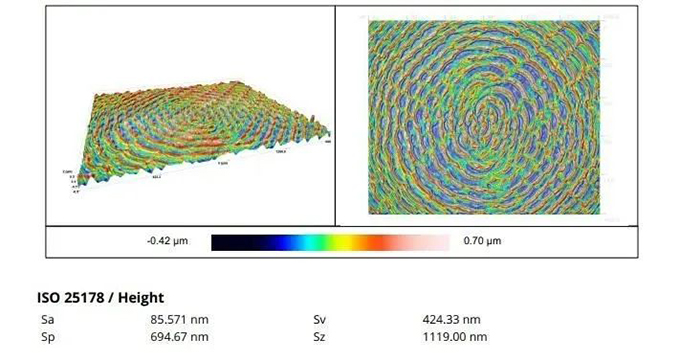

1、白光儀檢測數據
從白光儀檢測圖表可以得到表面粗糙度
(Sa≤0.085571μm、Sz≤0.42433μm)

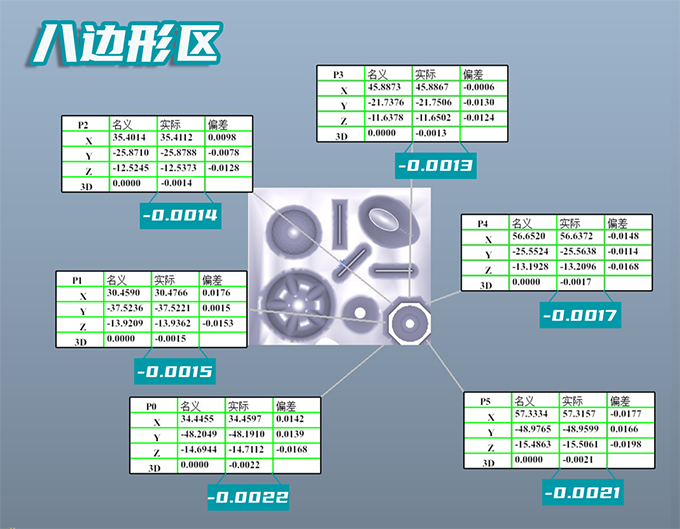

2、佳鐵在機測量系統檢測結果
滑動查看各區檢測結果
(3D輪廓精度偏差≤0.0082mm)
3、顯微鏡放大400倍觀察沒有不良加工效果
JTGK-800G搭配JT-810高速數控系統
幫您解決行業工藝大難題!
